渦輪流量計（卡箍式-脈衝輸出型）

一、工作原理當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的...

詳細介紹

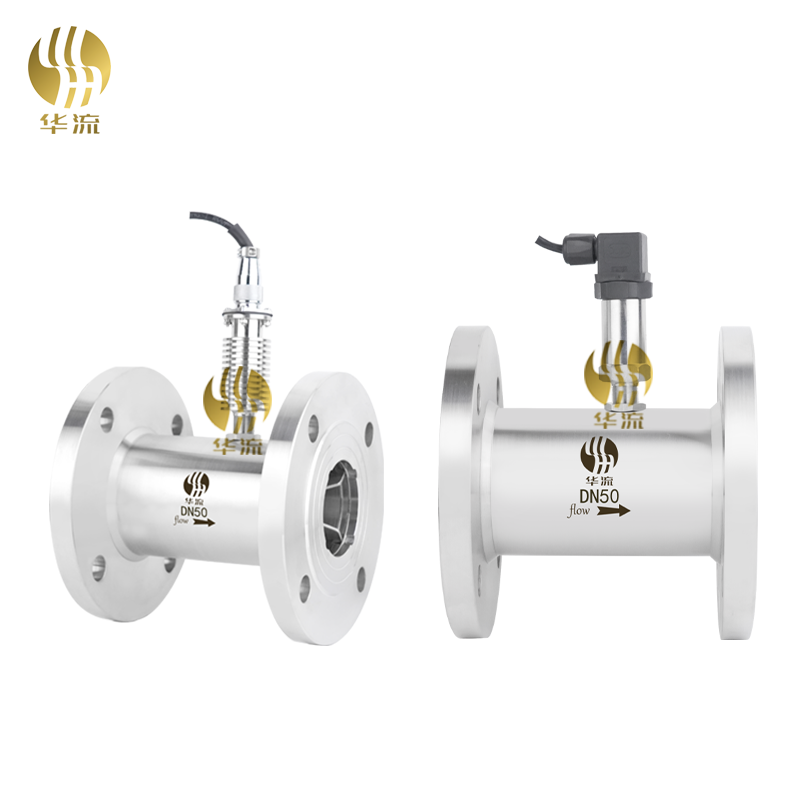

液體渦輪流量計

Liquid turbine flowmeter

工作原理 Working principle

L-LWGY係列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、複現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小於5×10-6m2/s的液體，對於運動粘度大於5×10-6m2/s的液體，可對流量計進行實液標定後使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控製、超量報警等，是流量計量和節能的理想儀表。
該產品含脈衝輸出、電流信號輸出、內部鋰電池供電等多種形式以滿足使用方多方麵的需求。儀表價格低廉，集成度高，體積小巧，產品也適用於與二次顯示儀、PLC、DCS等計算機控製係統配合使用。

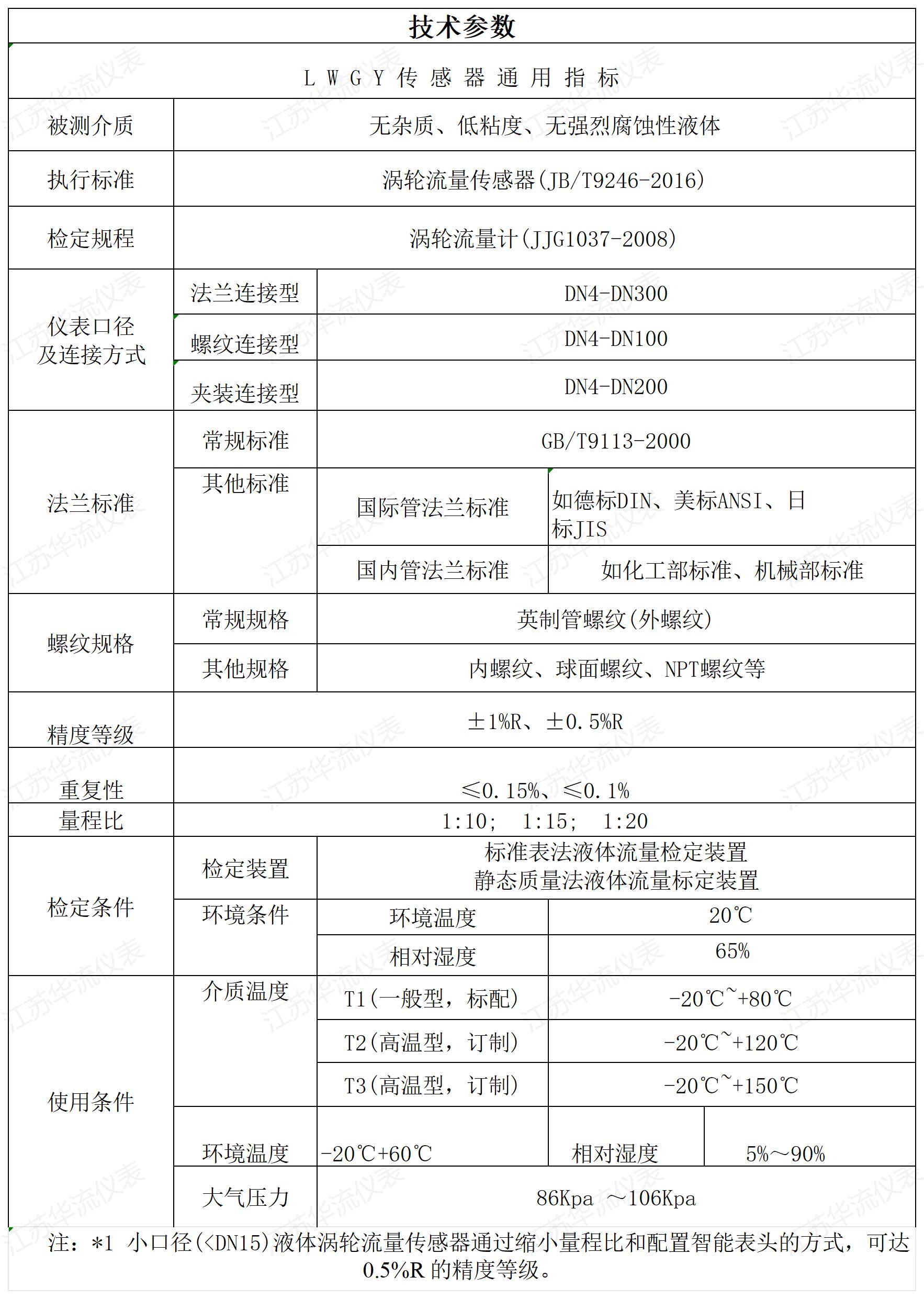

技術參數 Technical Parameter

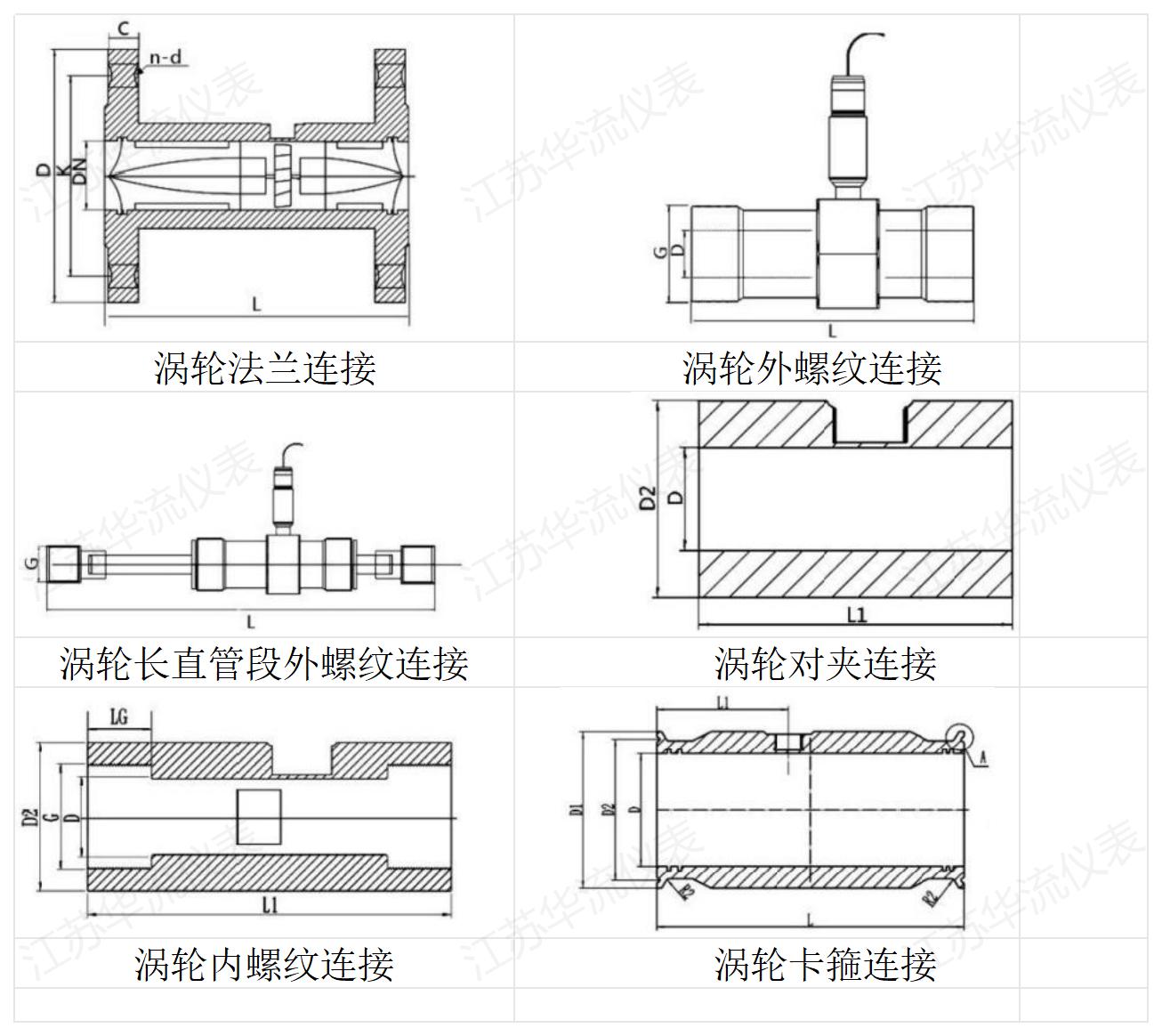

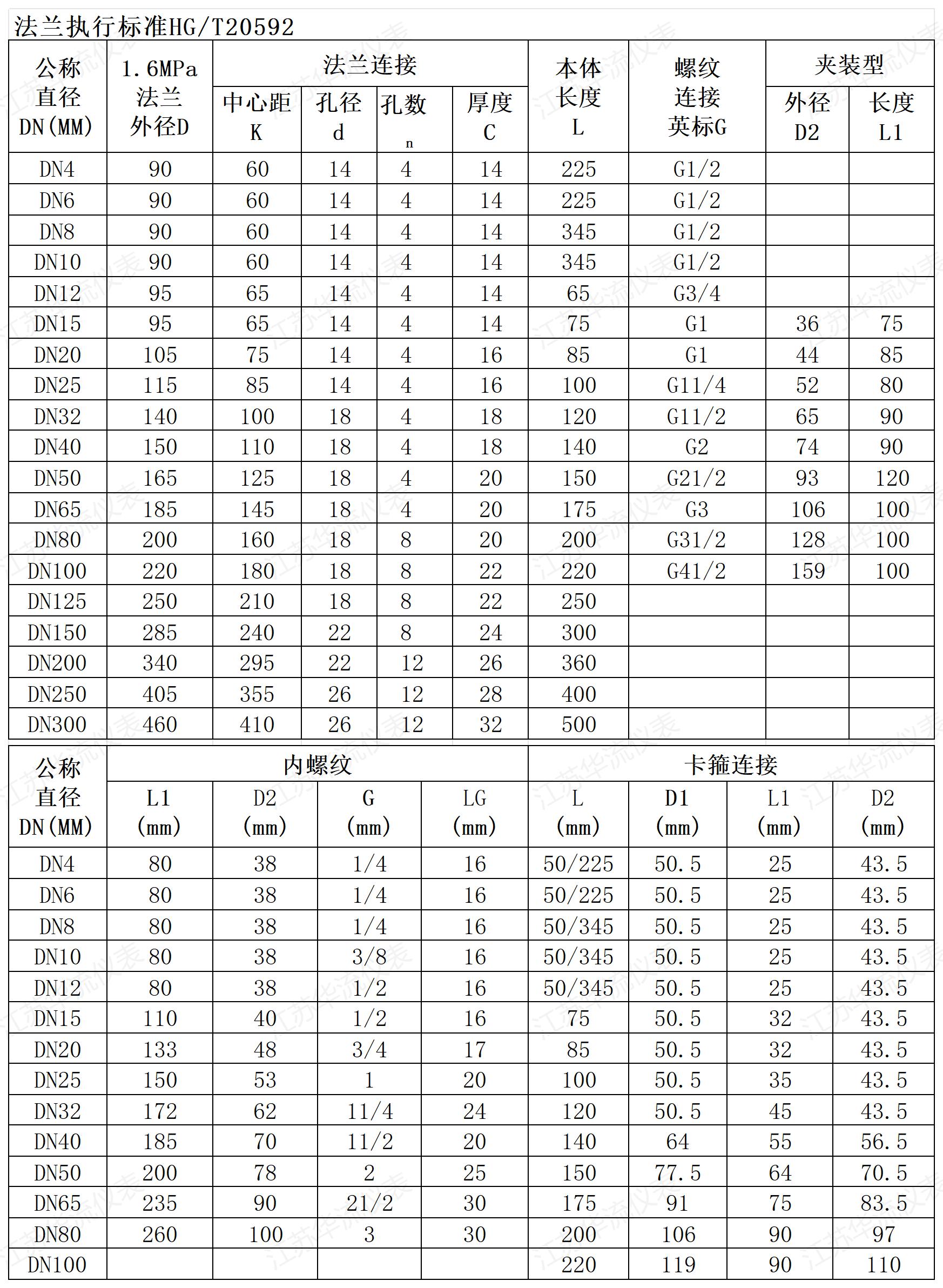

產品尺寸 Product size

口徑流量對照表

Caliber flow comparison

技術優勢 Technical advantage

■高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
■重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
■輸出脈衝頻率信號及4-20MA電流信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
■可獲得很高的頻率信號（3-4kHz），信號分辨力強；
■範圍度寬，中大口徑可達1:20，小口徑為1:10；
■結構緊湊輕巧，安裝維護方便，流通能力大；
■適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
■專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等；
■可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

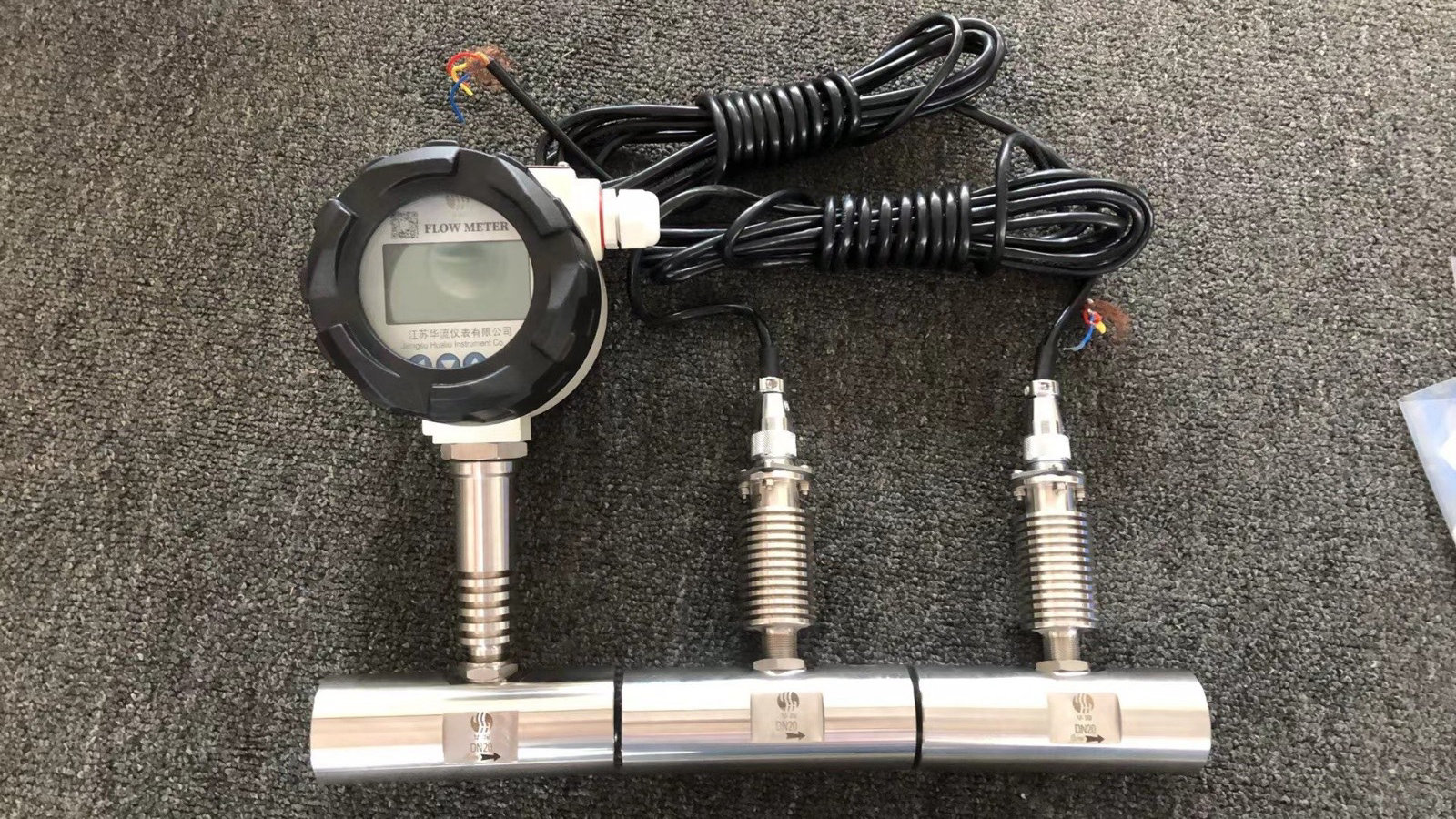

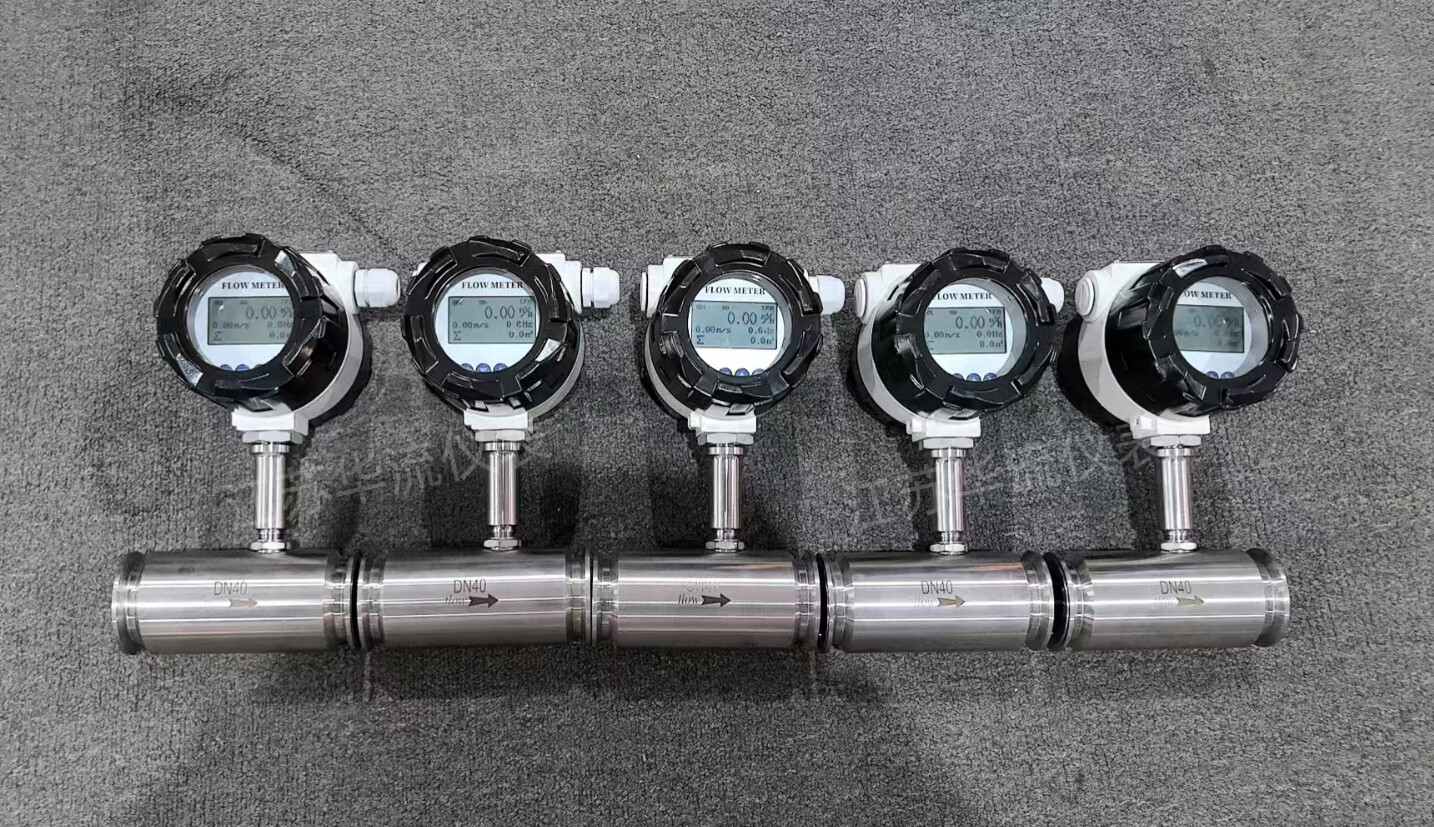

產品實拍 Product Photograph

安裝說明 Installation instructions

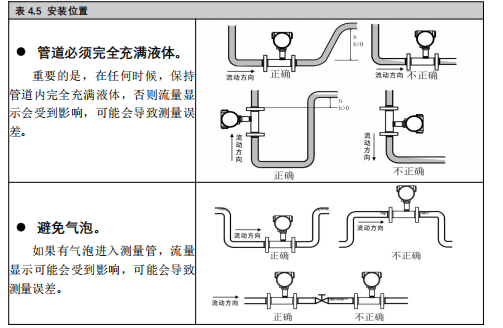

▲▲管道安裝注意事項

▲傳感器應安裝在便於維修，管道無振動、無強電磁幹擾與熱輻射影響的場所。

▲水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小於 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見上圖），測量時要確保旁通管無泄露。

▲在新鋪設管道裝傳感器的位置先接入一段短管代替傳感器，待“掃線”工作完畢，確認管道內清掃幹淨後，再正式接入傳感器。

▲若流體含雜質，則應在傳感器上遊側裝過濾器，管道內應定期清理排放沉澱雜質；若被測液體含有氣體，則應在傳感器上遊側裝消氣器。過濾器和消氣器的排汙口和消氣口要通向安全的場所。

▲傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

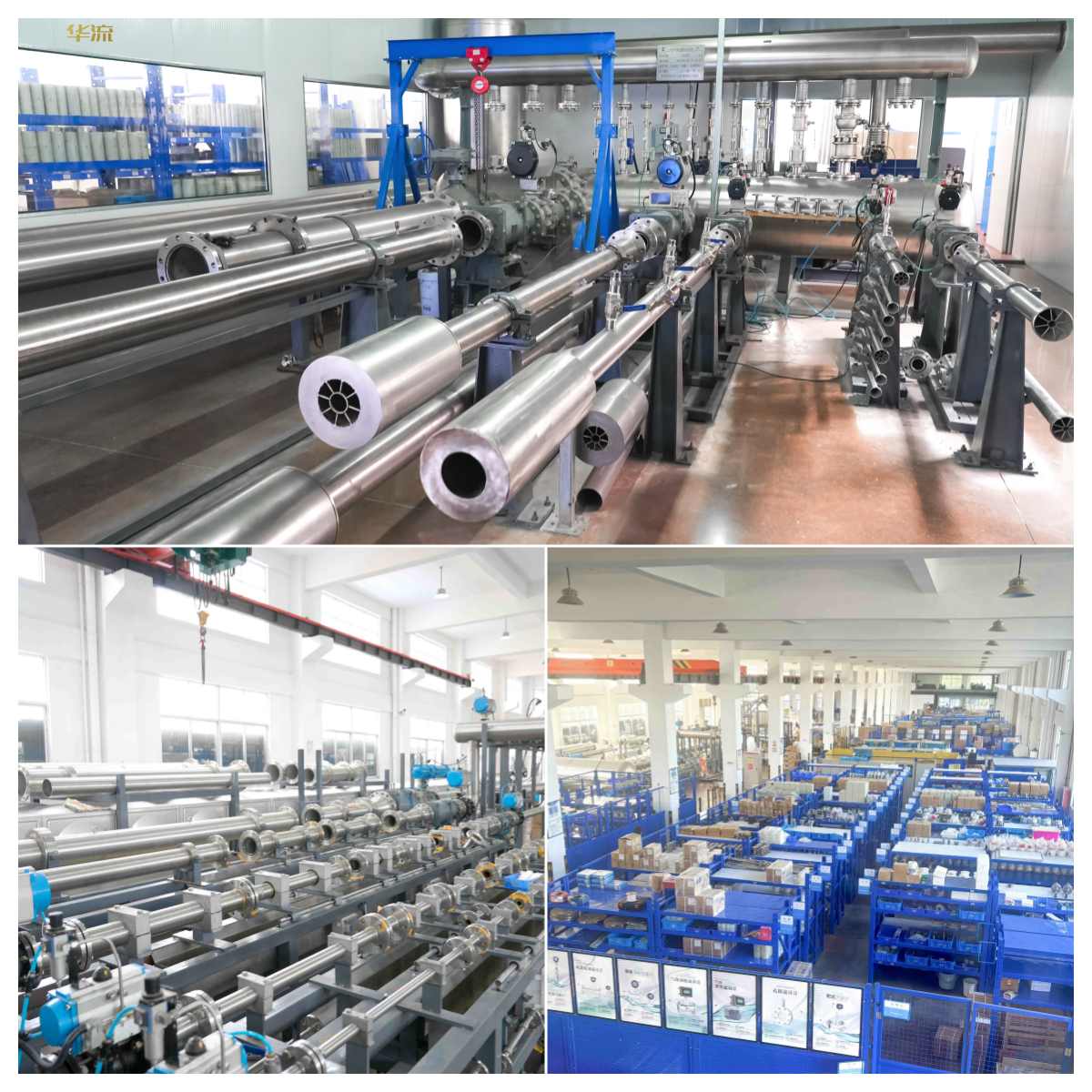

關於華流 About Hualiu
