卡箍式液體渦輪流量計

液體渦輪流量計 Liquid turbine flowmeter工作原理 Working principle 當被測液體流過傳感器時，在流體作...

詳細介紹

液體渦輪流量計

Liquid turbine flowmeter

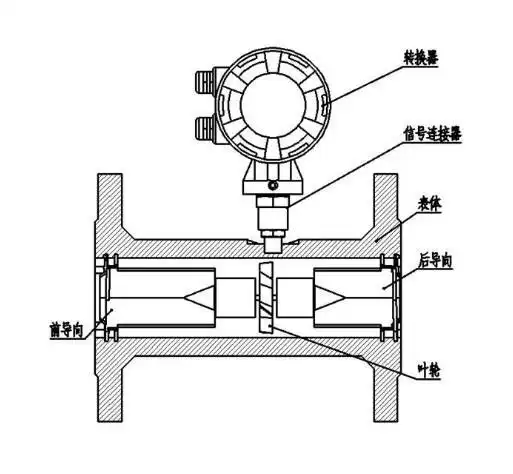

工作原理 Working principle

當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大後，進行轉換和處理

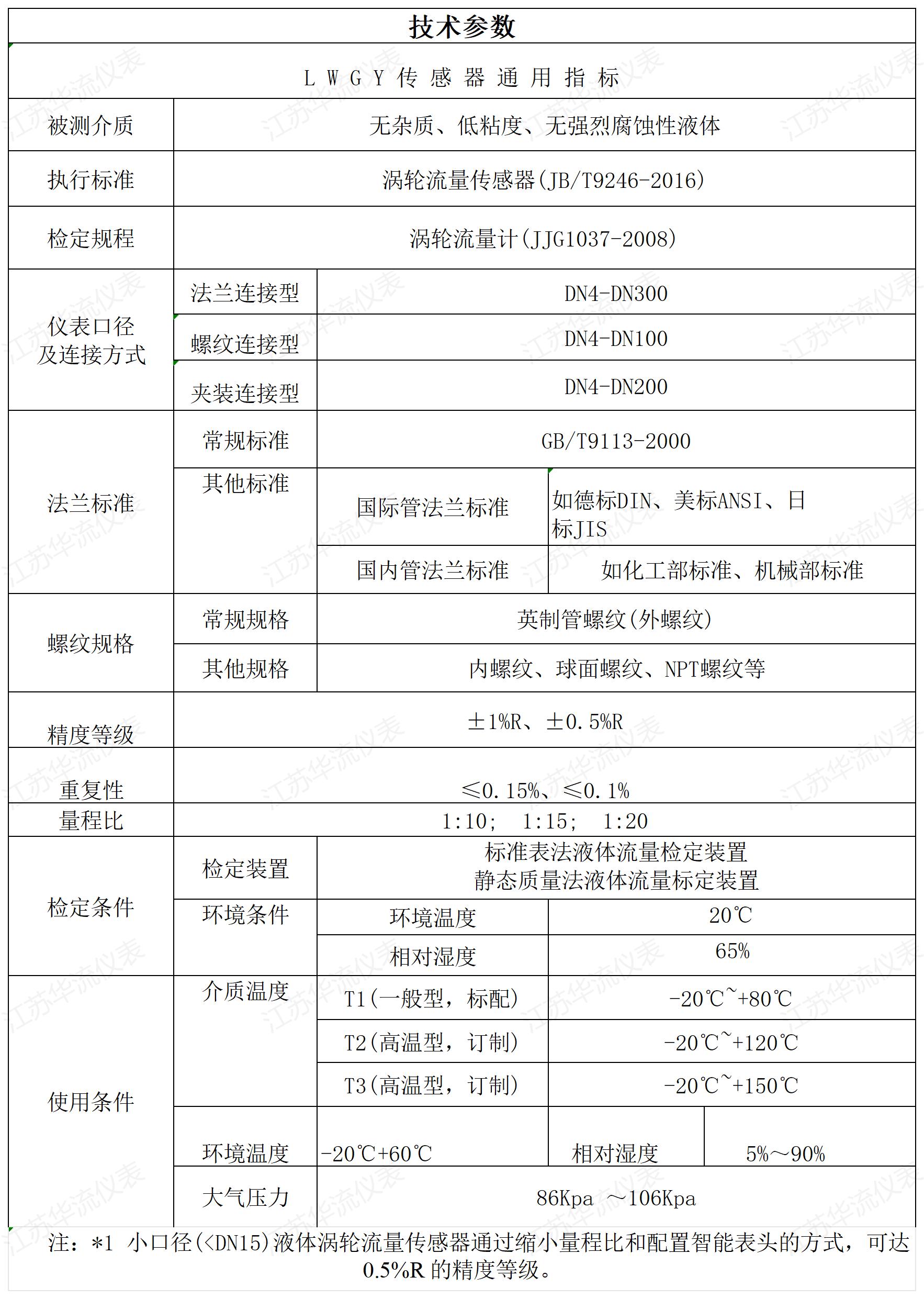

技術參數 Technical Parameter

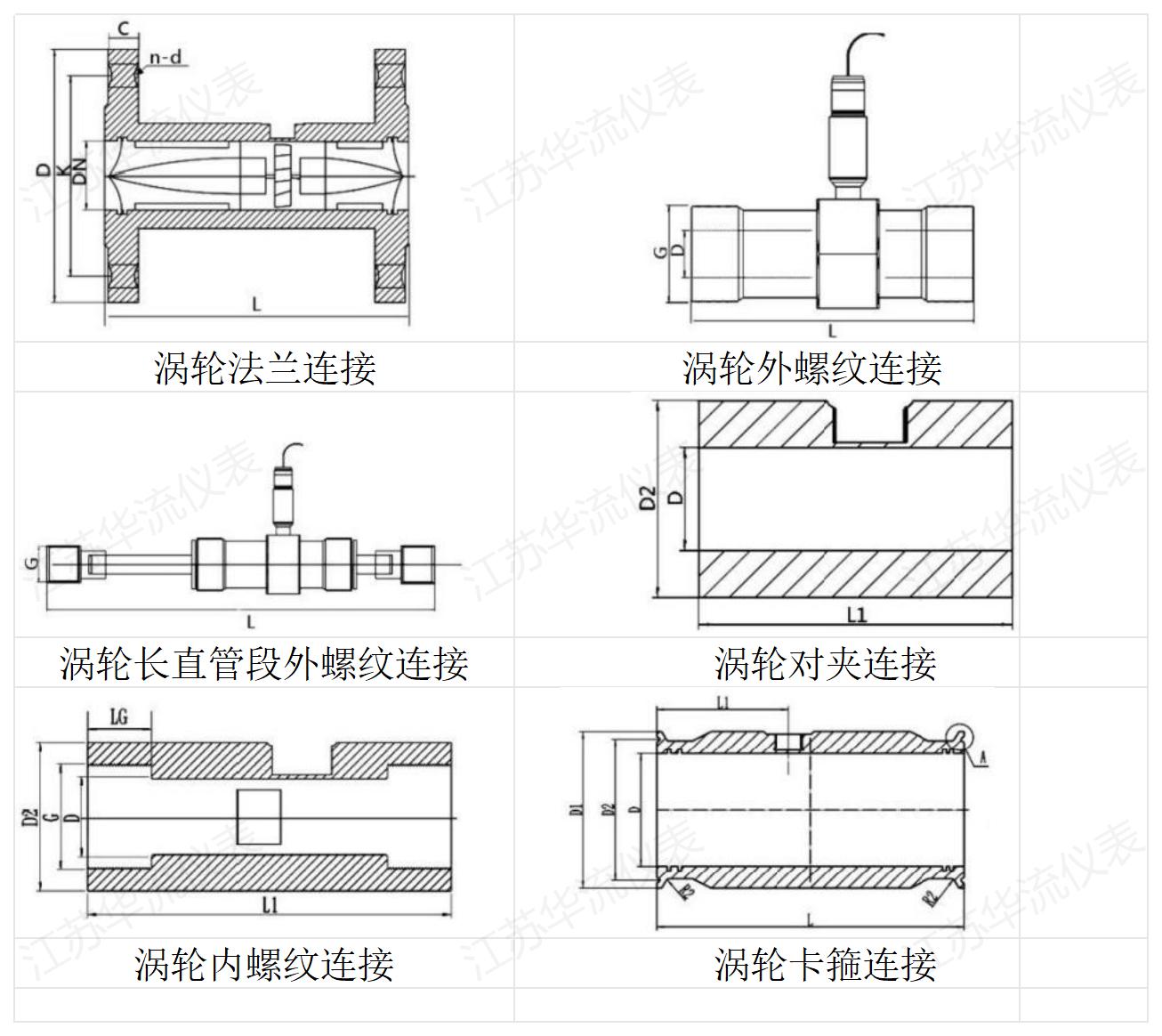

產品尺寸 Product size

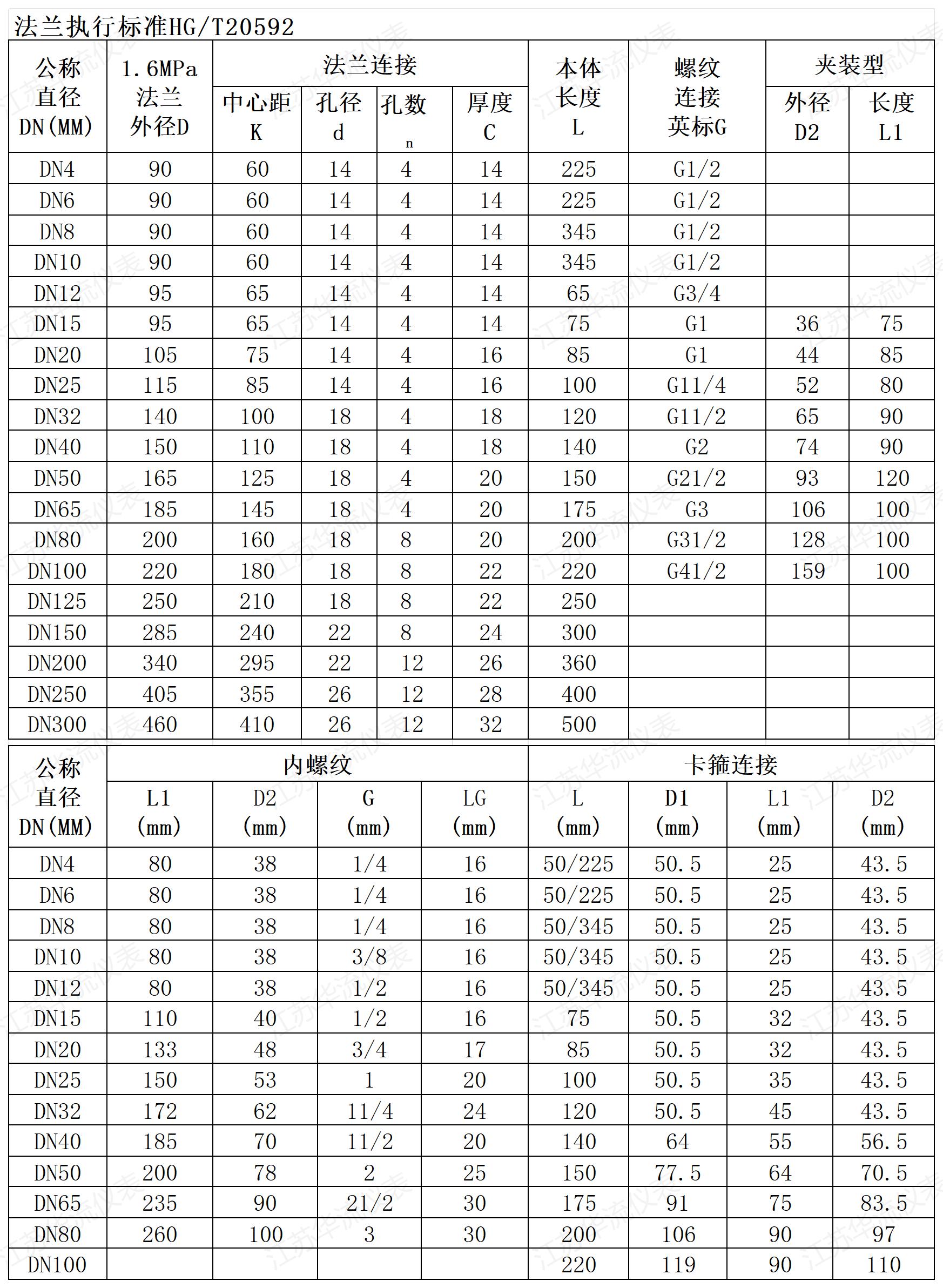

口徑流量對照表

Caliber flow comparison

技術優勢 Technical advantage

■高精確度，一般可達± 1%R、±0.5%R（R 指讀數誤差）

■重複性好，短期重複性可達 0.1%～0.2%，正是由於良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計

■輸出脈衝頻率信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強

■原始脈衝頻率範圍（10Hz～1.5KHz），信號分辨力強

■量程比寬,10:1~20:1

■結構緊湊輕巧，安裝維護方便，流通能力大

■適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；專用型傳感器類型多，根據用戶特殊需要設計為各類專用型傳感器，例如低溫型﹑雙向型﹑井下型﹑混砂專用型等

■可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便

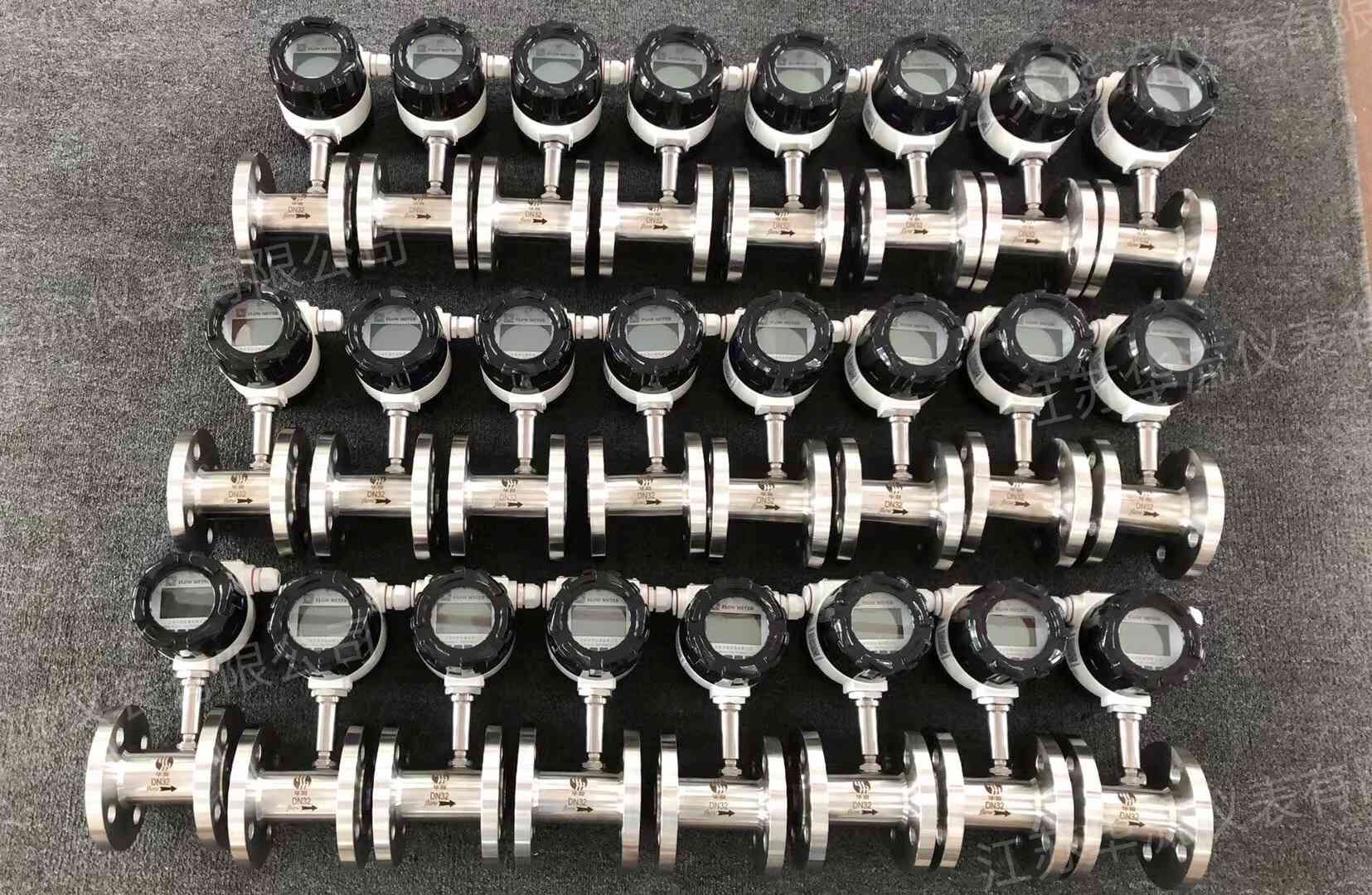

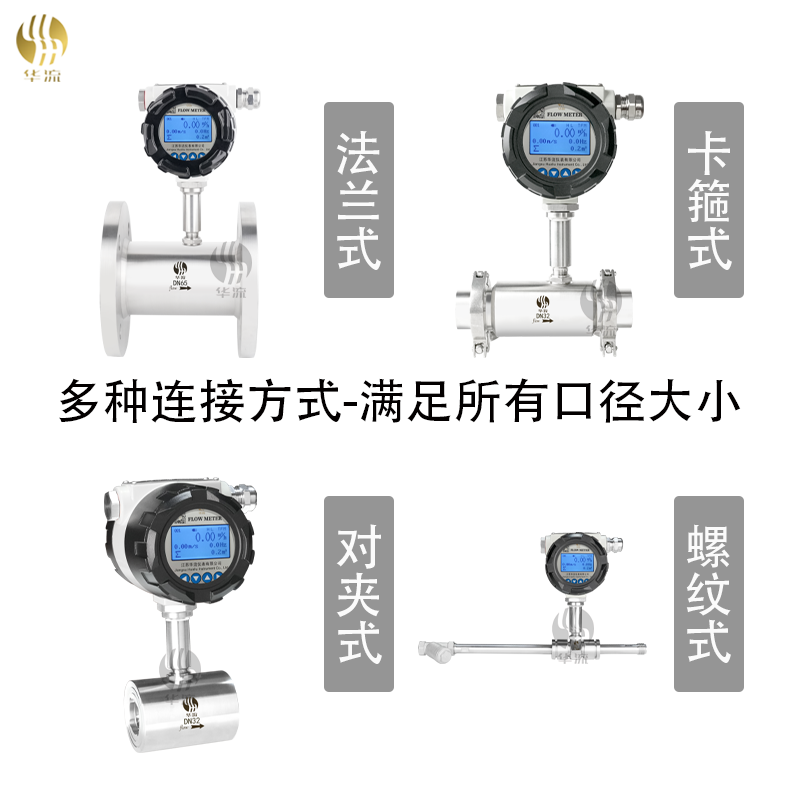

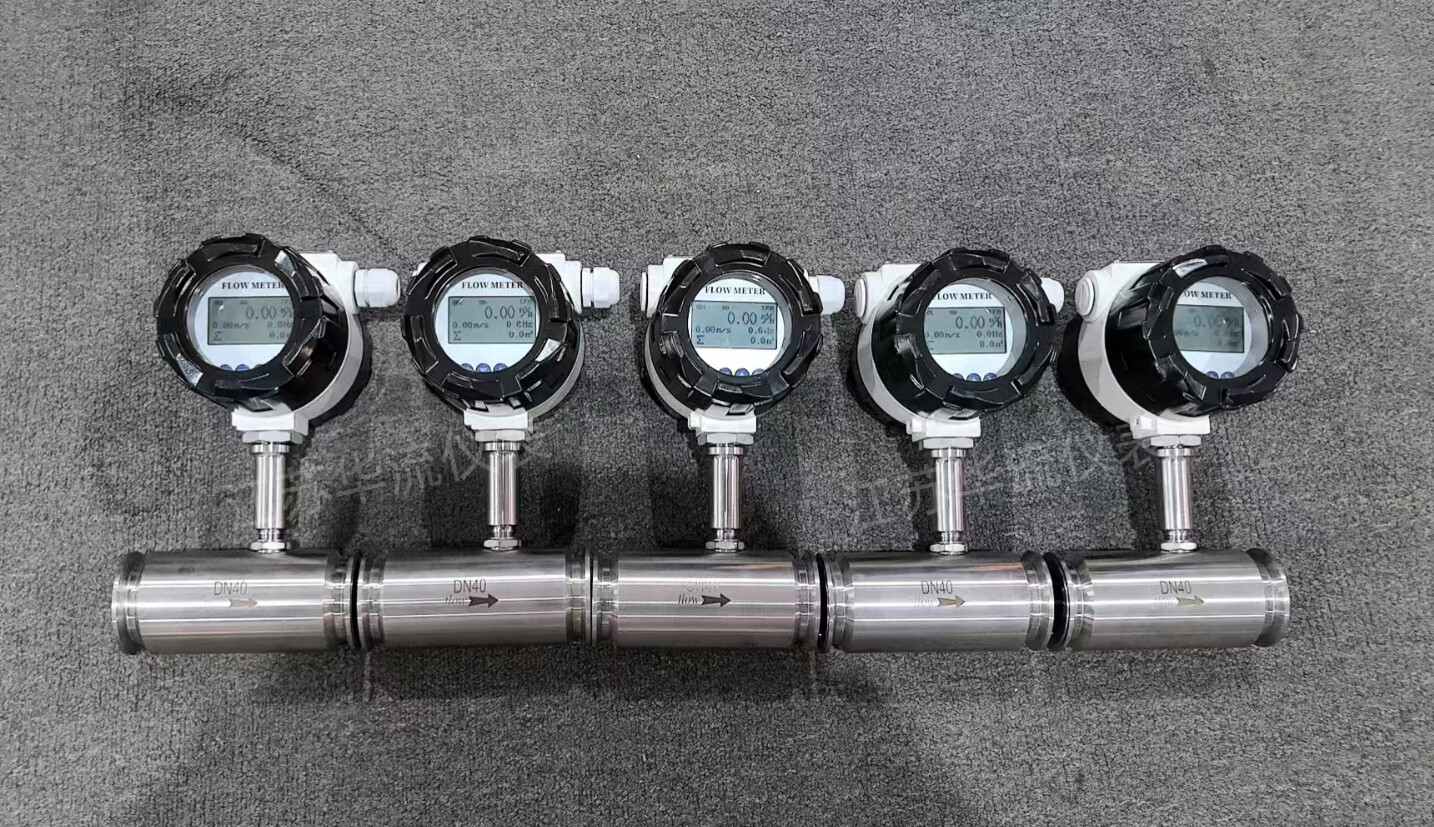

產品實拍 Product Photograph

安裝說明 Installation instructions

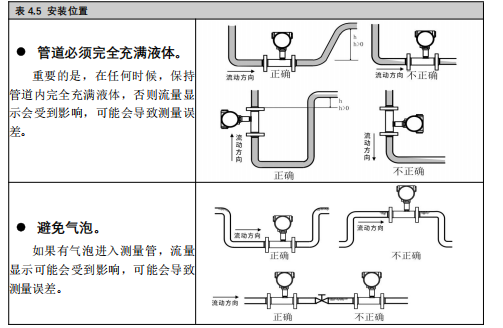

▲▲管道安裝注意事項

▲傳感器應安裝在便於維修，管道無振動、無強電磁幹擾與熱輻射影響的場所。

▲水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小於 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見上圖），測量時要確保旁通管無泄露。

▲在新鋪設管道裝傳感器的位置先接入一段短管代替傳感器，待“掃線”工作完畢，確認管道內清掃幹淨後，再正式接入傳感器。

▲若流體含雜質，則應在傳感器上遊側裝過濾器，管道內應定期清理排放沉澱雜質；若被測液體含有氣體，則應在傳感器上遊側裝消氣器。過濾器和消氣器的排汙口和消氣口要通向安全的場所。

▲傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

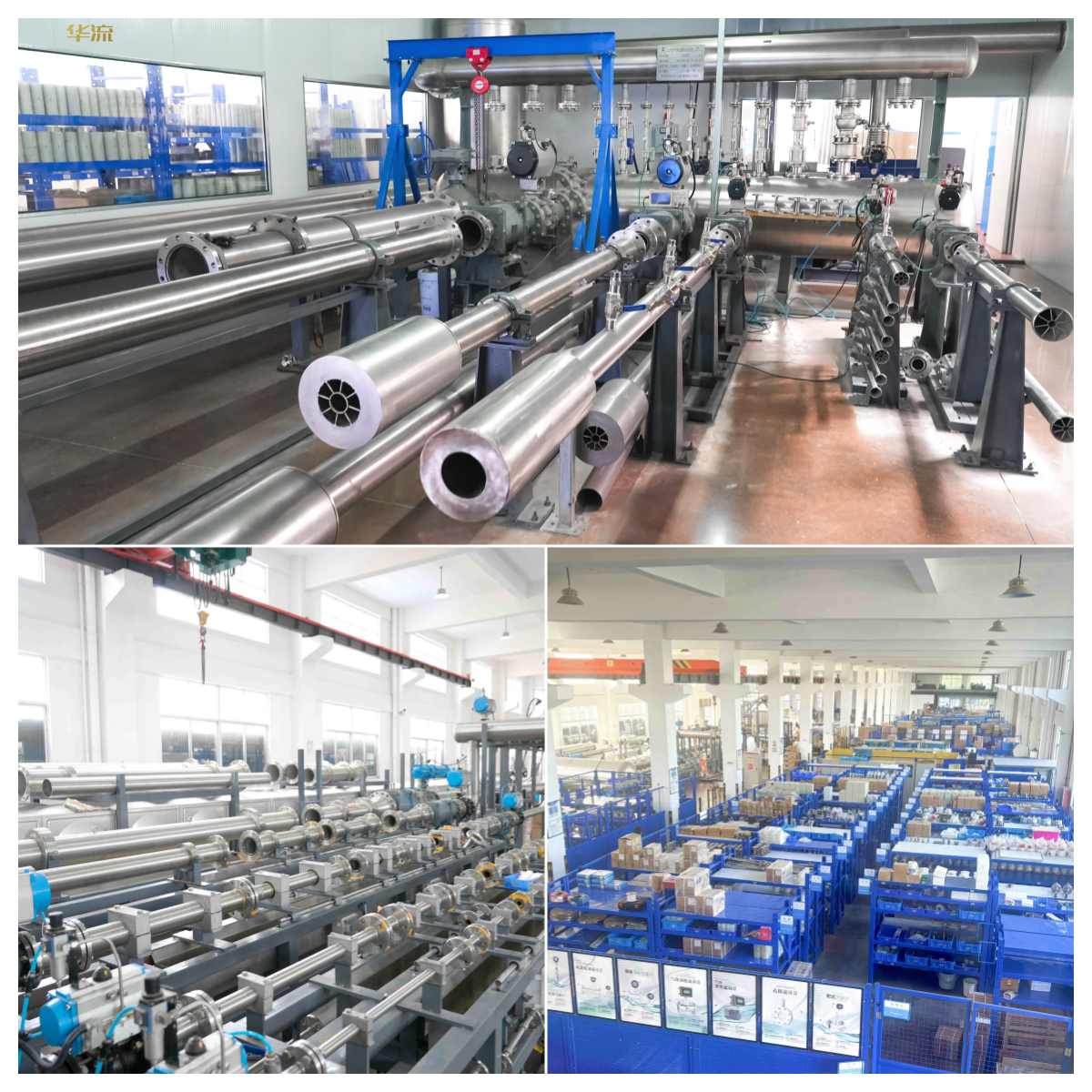

關於華流 About Hualiu
