電磁流量計（法蘭式-適用導電液體、酸堿鹽溶液等)

精確度：±0.5%、±1.0%、±1.5% 介質溫度: E級0-60°C; M級0~100°C H級0-180℃ ;L級-35-0°C 法蘭：碳鋼(常規)、不鏽鋼(可選) 測量流體: 導電液體、漿液結構類型：管道式

詳細介紹

電磁流量計

Electromagnetic Flowmeter

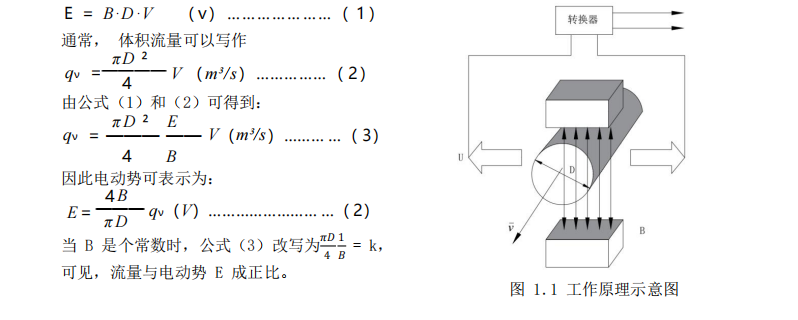

工作原理Working principle

電磁流量計的工作原理基於法拉第電磁感應定律。當一個導體在磁場內運動，在與磁場方向、運動方向相互垂直方向的導體兩端，會有感應電動勢產生。電動勢的大小與導體運動速度和磁感應強度大小成正比。在圖 1.1 中，當導電流體以平均流速 V（m/s）通過裝有一對測量電極的一根內徑為 D（ m）的絕緣管子流動時，並且該管子處於一個均勻的磁感應強度為 B（T）的磁場中。那麽，在一對電極上就會感應出垂直於磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

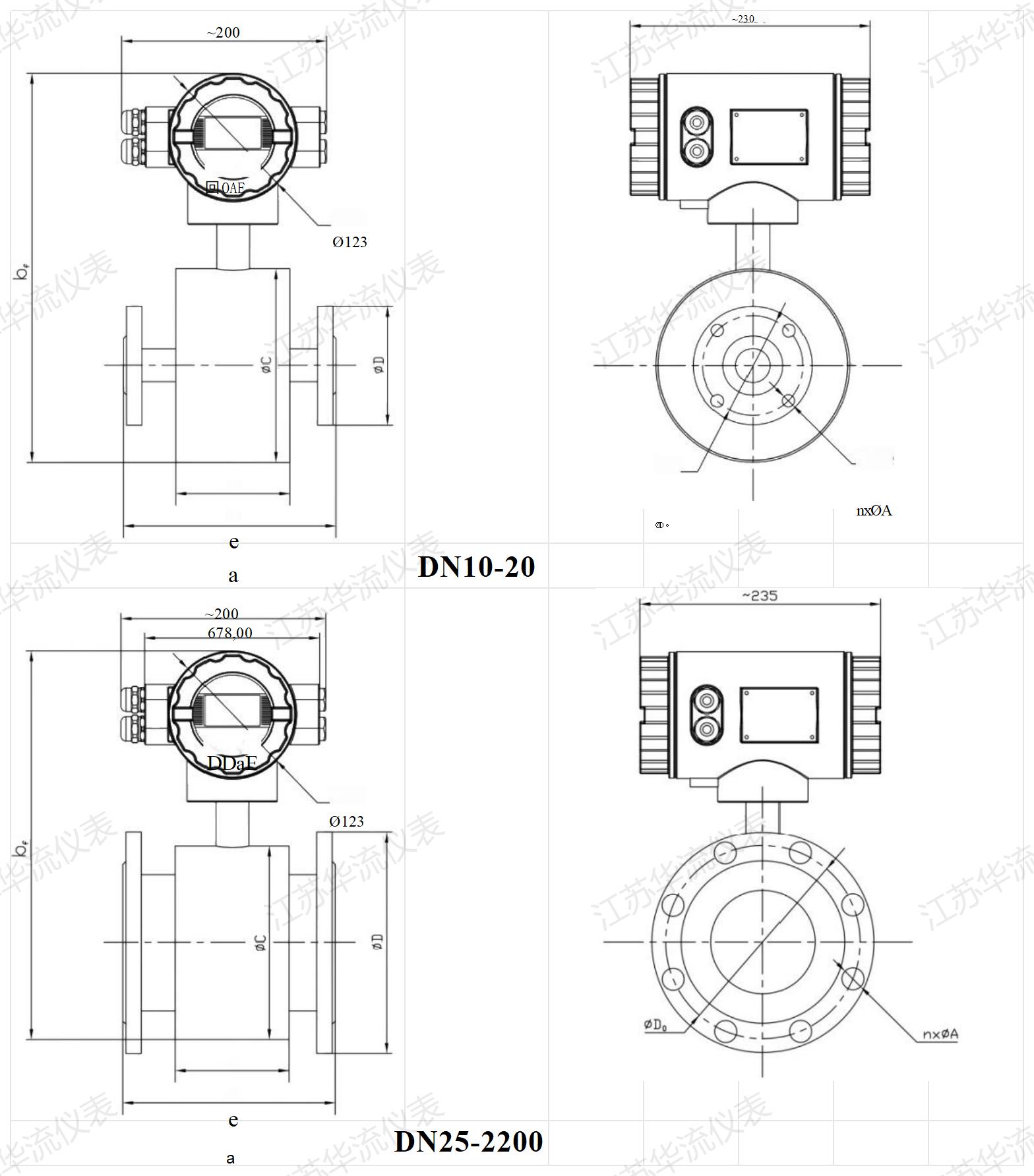

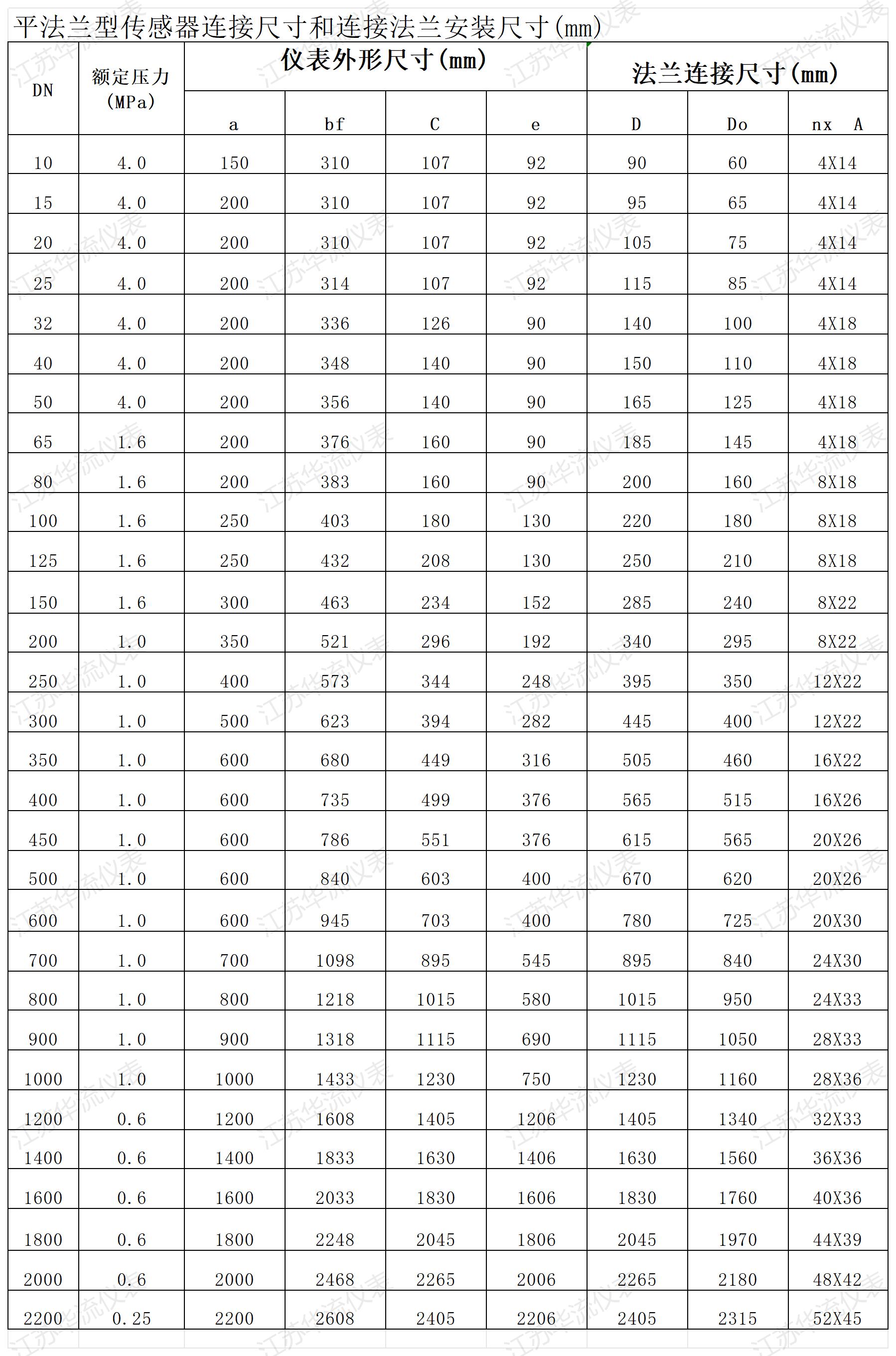

產品尺寸 Product size

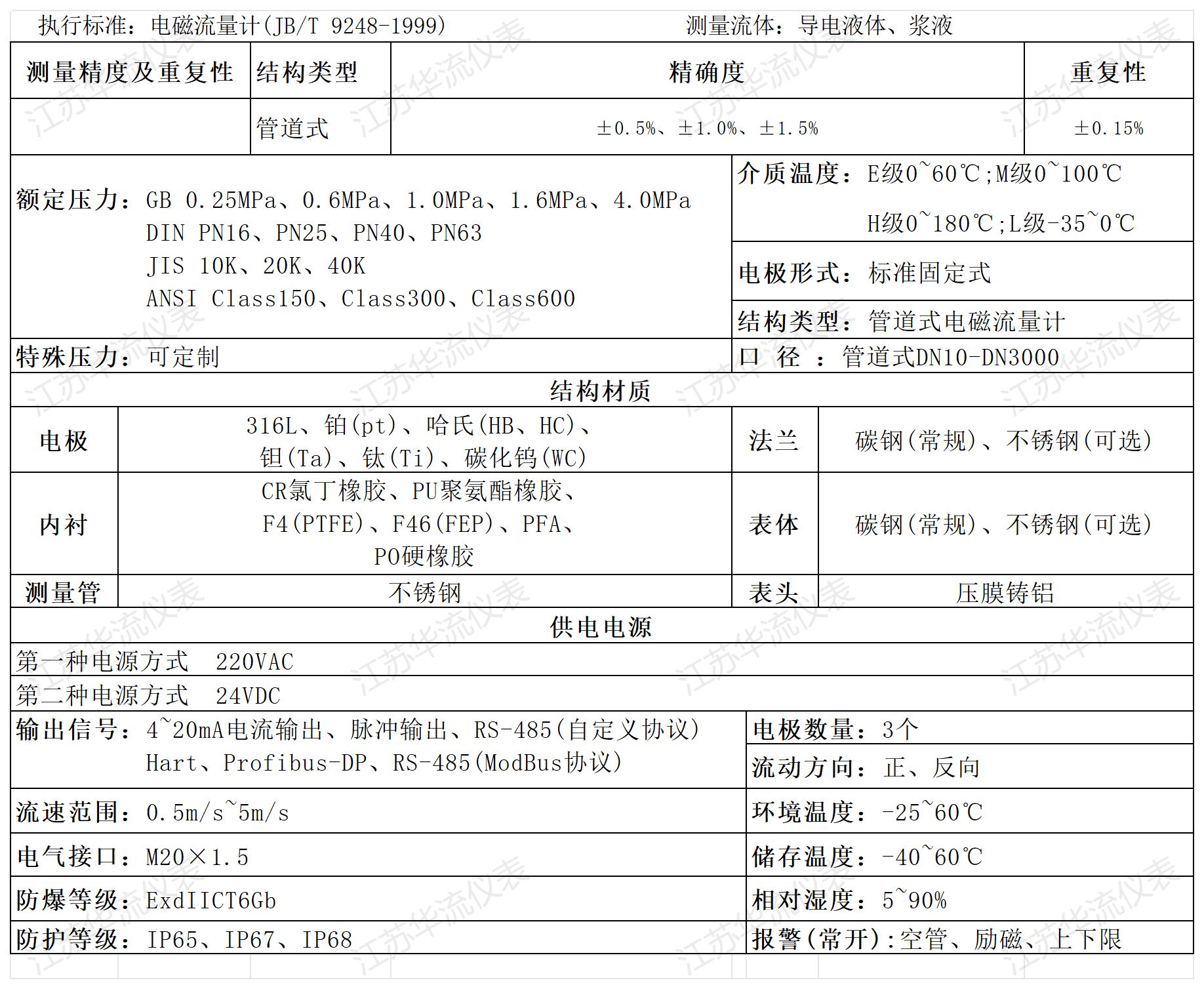

技術參數 Technical Parameter

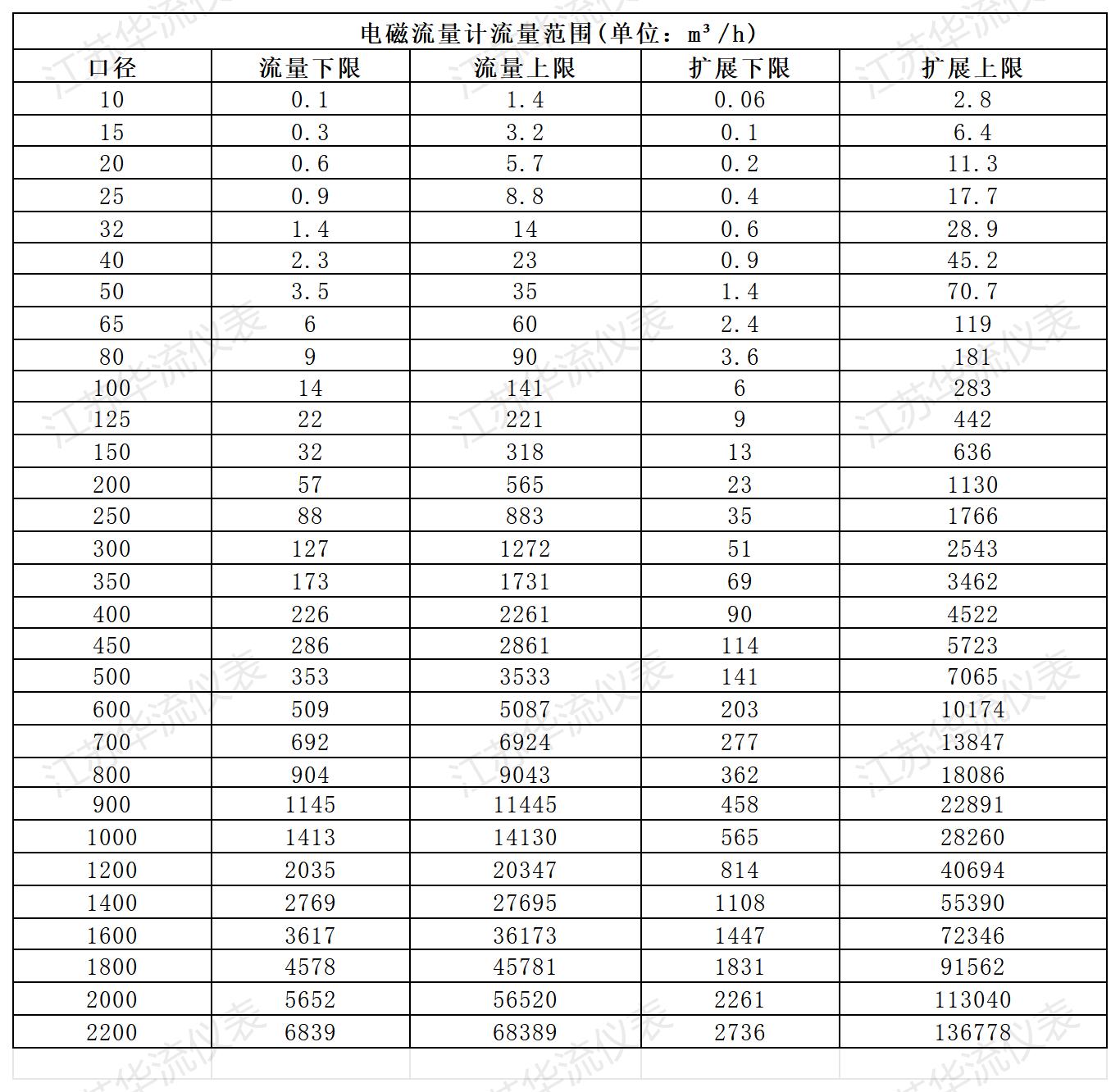

口徑流量對照表

Caliber flow comparison

技術優勢 Technical advantage

■可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

■ 采用 32 位嵌入式微處理器，運算速度快、精度高

■ 全數字量處理，抗幹擾能力強，測量可靠，精度高，流量測量範圍度可達 100 : 1

■ 超低 EMI 開關電源，適用電源電壓變化範圍大。抗 EMC 性能好

■ 全漢字菜單操作，使用方便，操作簡單，易學易懂

■ 高清晰度背光 LCD 顯示

■ 具有雙向流量測量、雙向總量累計功能，電流、頻率輸出功能

■ 內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

■ 具有 RS485 數字通訊信號接口

■ 具有電導率測量功能，可以判別傳感器是否空管

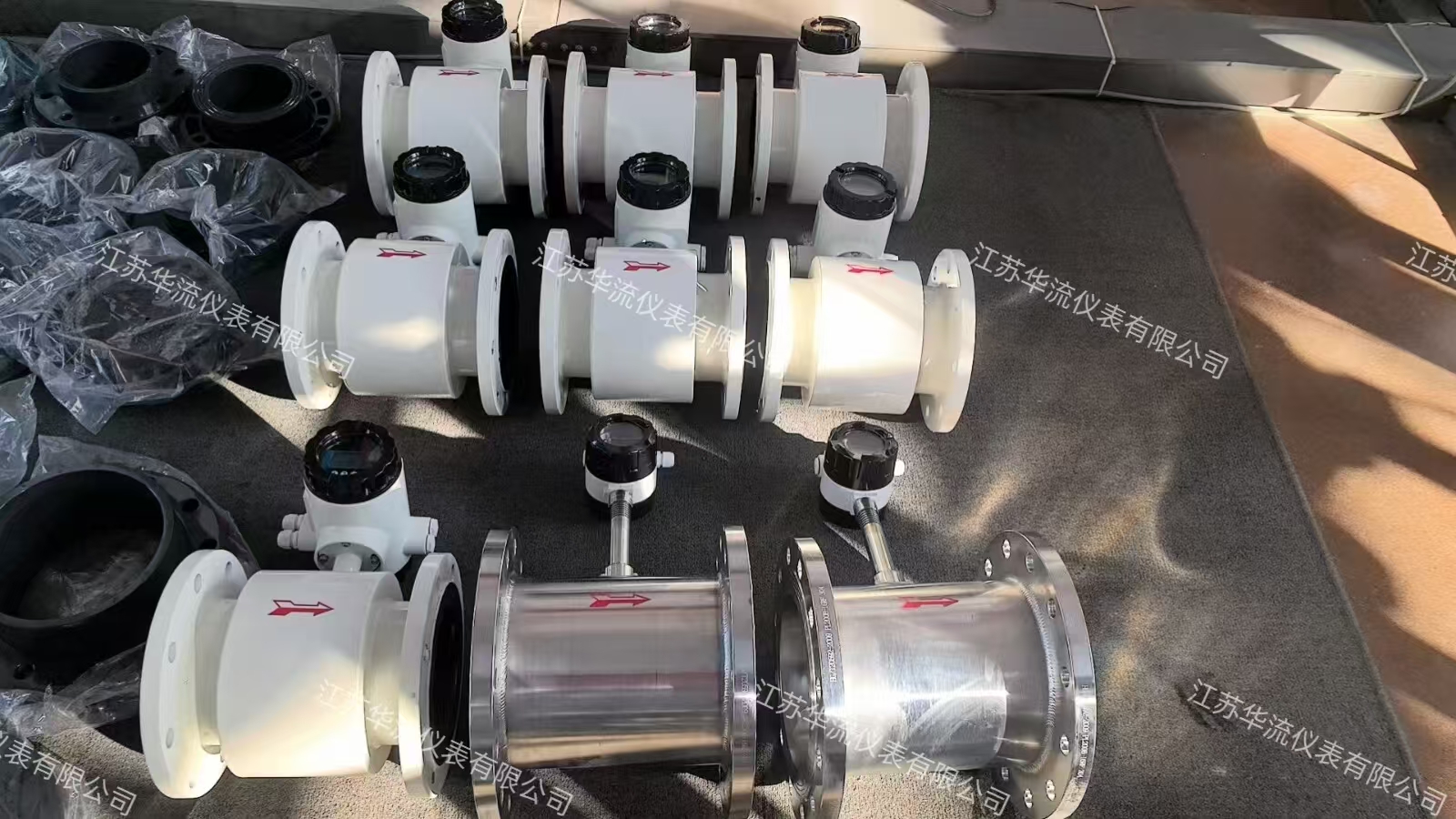

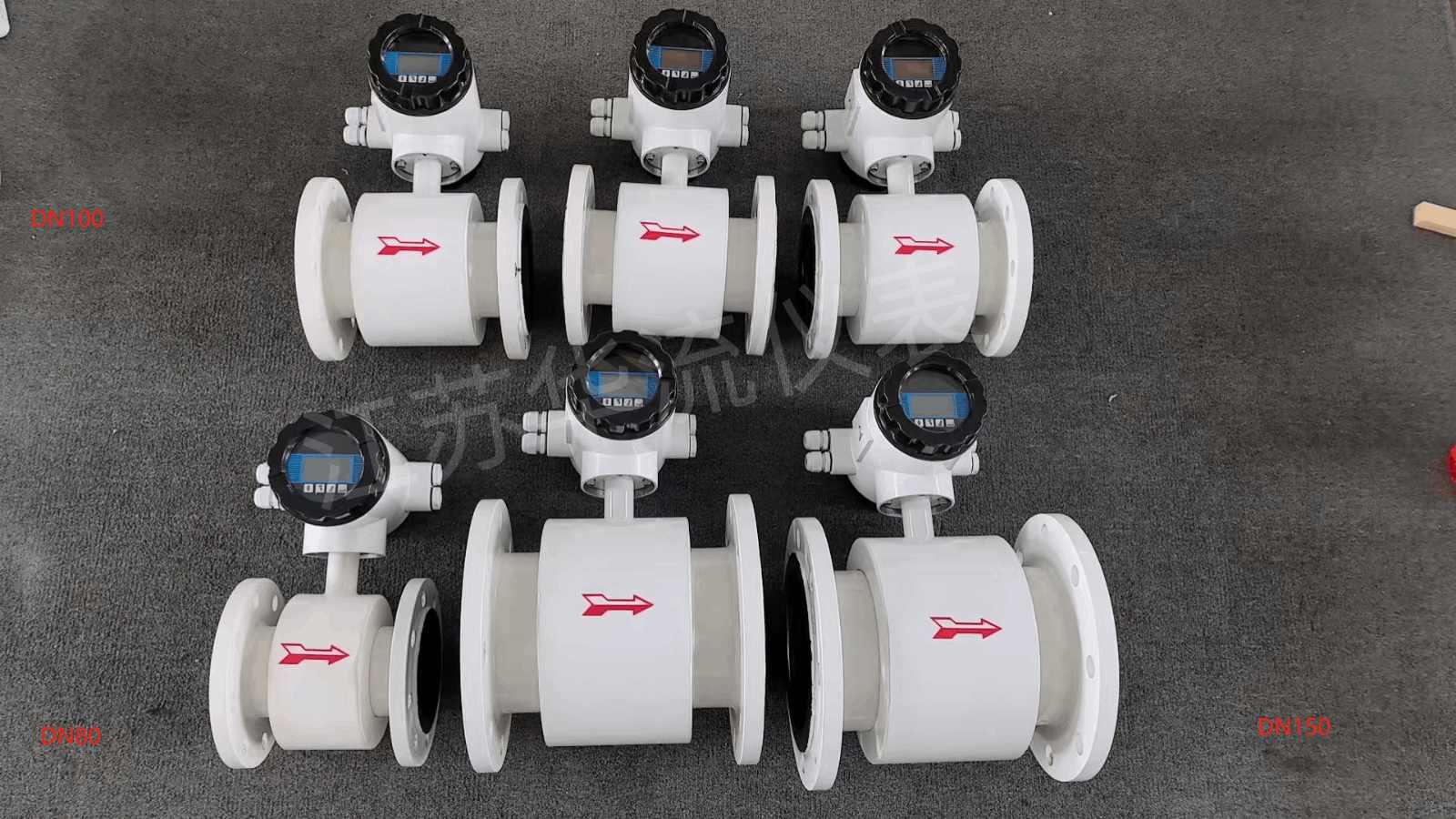

產品實拍 Product Photograph

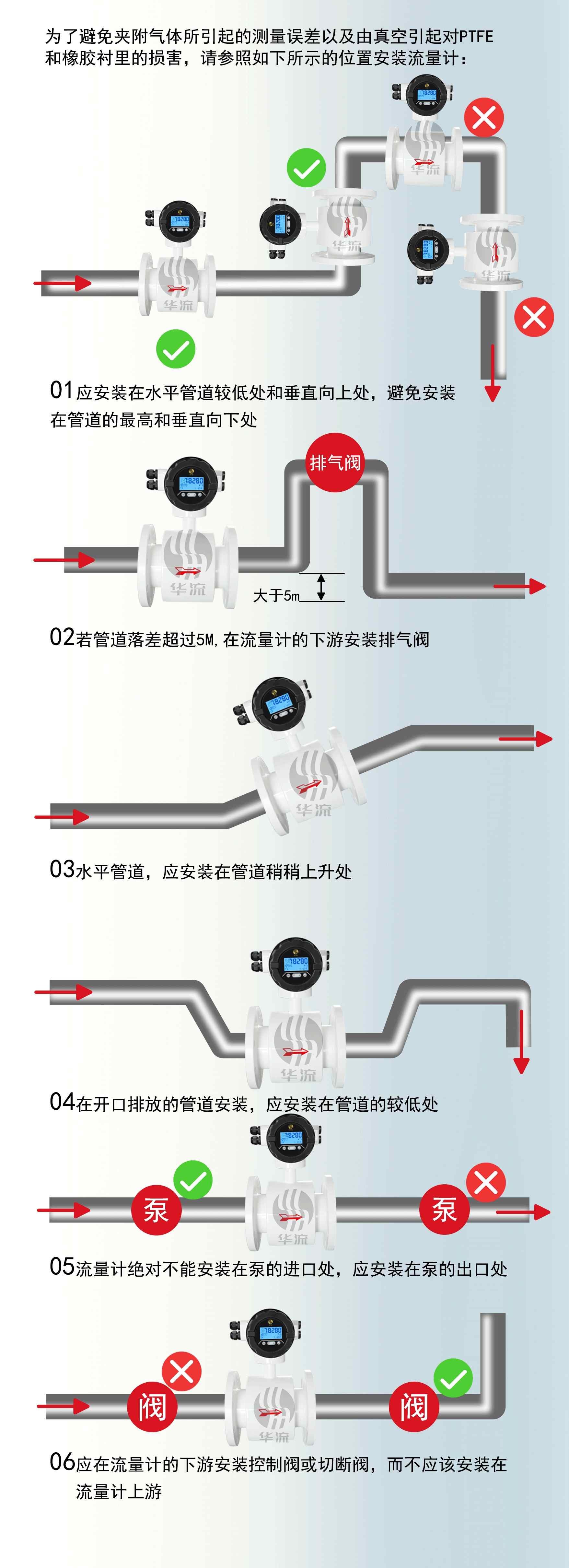

安裝說明 Installation instructions

為了避免夾附氣體所引起的測量誤差以及由真空引起對PTFE和橡膠襯裏的損害，請參照如下所示的位置安裝流量計：

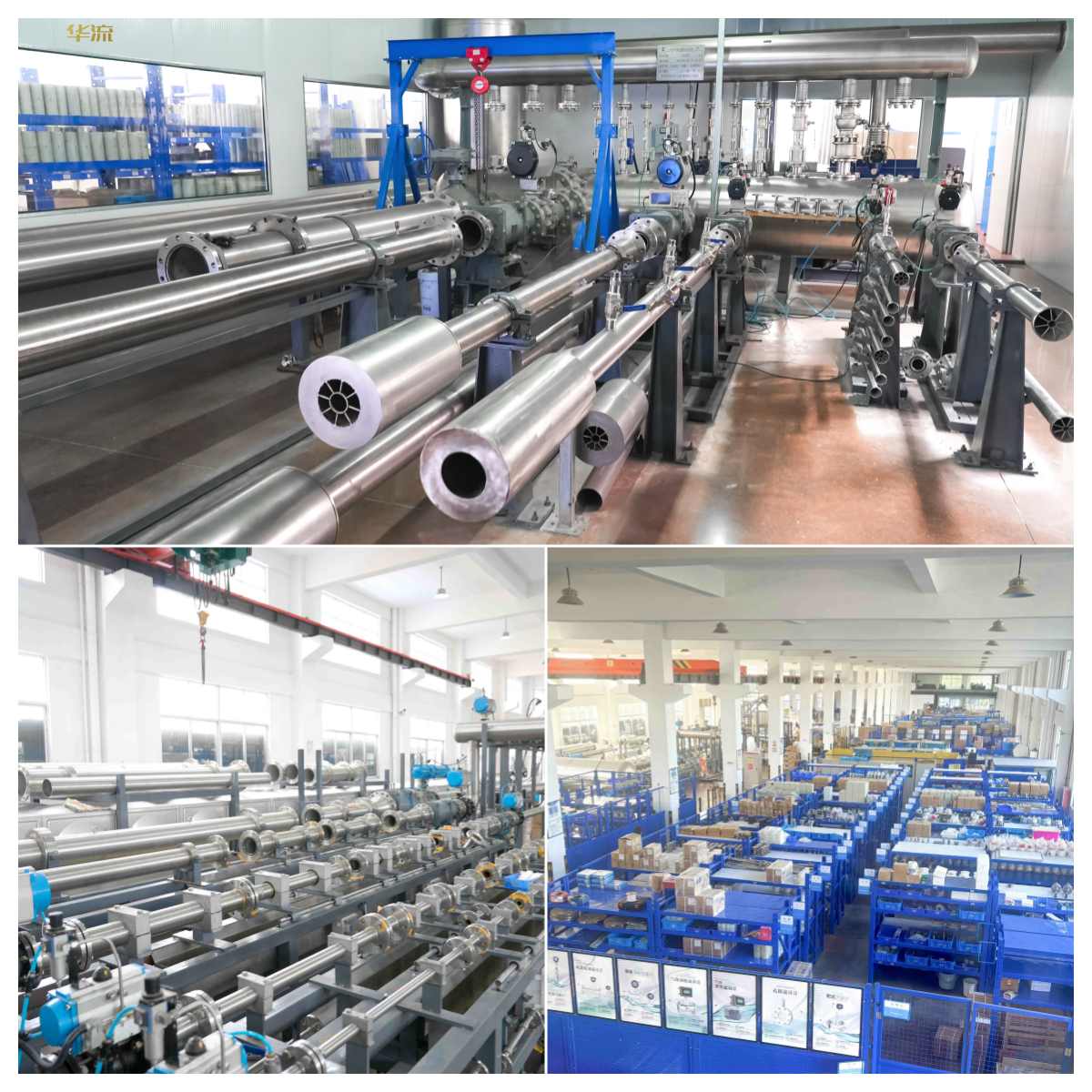

關於華流 About Hualiu
